Элементы ограждения

Стойка дорожная СД

• Виды: СД-1, СД-2, СД-3
• Тип: швеллер 12мм, 14мм, 16мм
• Высота 1750мм

Стойка дорожная СД металлическая оцинкованная

Стойка дорожная - элемент дорожного барьерного ограждения, который забивается в грунт, а затем прикрепляются консоль-амортизатор, секция балки и катафот. Употребляется в конструктиве 11ДО, 21ДО, 11ДД и 21ДД.

Стойка дорожная с образная СДС

• Виды: СДС-1, СДС-2, СДС-3
• Высота: 1600 и 1700 мм
• Толщина: 4 и 5 мм
• Данная дорожная стойка изготавливается из П-образного гнутого профиля.

Стойка мостовая СМ

Стойка мостовая является частью в комплектации защитного сооружения, которая изготавливается из балки двутавровой, крепится к мостовому цоколю или к закладной детали. Мостовая стойка бывает:

• Стандартная - для одностороннего ограждения
• С усиленной балкой - для двустороннего ограждения
• С усиленной трубой

СМС (стойка мостовая С-образная)

• Данная стойка изготавливается по индивидуальному чертежу заказчика.

КА (консоль-амортизатор)

Консоль-амортизатор является соединительным элементом между секцией балки и дорожной стойкой, который принимает на себя силу удара и подвергается деформации при столкновении. Изготавливается из листовой стали толщиной 4мм.

В зависимости от конфигурации применяются двух видов:

• Консоль-амортизатор нижняя (КАН) является универсальной
• Консоль-амортизатор верхняя (КАВ)используется в двухяросном ограждении.

КЖ (консоль жёсткая)

Консоль жёсткая является составным элементом одностороннего барьерного ограждения между секцией балки и дорожной стойкой, которая крепится двумя болтовыми соединениями.

Также принимает на себя удар во время столкновения, но не подвергается дефформации. Производится из листовой стали толщиной 4 мм.

Консоль распорка

• Виды: КР-1, КР-2, КР-3
• Длина: 576 мм, 676 мм, 776 мм

Консоль-распорка КР предназначена для соединения секции балки СБ с дорожной стойкой СД-3. В комплект данного соединения так же входит скоба С. Применяется при комплектации двухстороннего дорожного ограждения группы 11ДД по ГОСТ 26804-86.

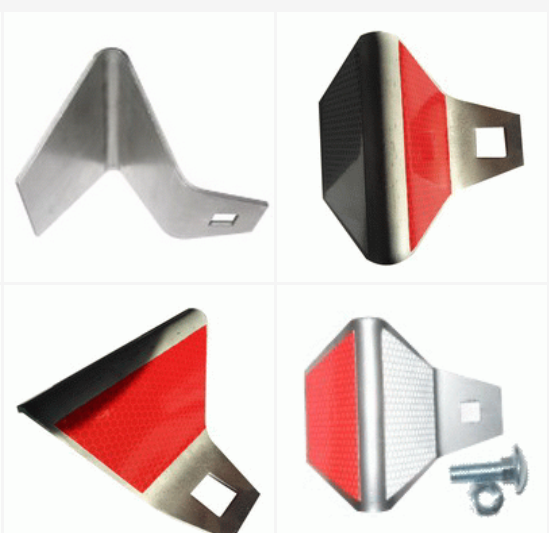

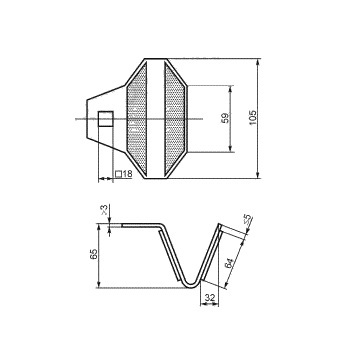

СЭ (светоотражающий элемент или катафот)

• Катафоты обозначают направления движения или местонахождения препятствия на дороге в темное время суток.
• Они позволяют изменить отклонение падающего света на 180 градусов независимо от угла падения.
• Размещаются вдоль дороги на ограждении через определенное расстояние.
• С каждой стороны нанесена светоотражающая пленка красного и белого цвета.

Связь диагональная СДД

Является составным элементом барьерного ограждения.

• Длина изделия: 3130 мм.
• Диаметры отверстий крепления: 21 мм. и 18 мм.
• Вес :2.7 кг.

Элемент концевой ЭК

• Виды: ЭК-1, ЭК-2
• Толщина: 3 мм, 4 мм
• Вес :2.7 кг.

Секция балки угловая СБУ

• СБУ — Секция балки угловая универсальная.
• СБУЛ (П) — Секция балки угловая левая / правая. Секция балки СБУП (правая) используется для формирования начального участка ограждения 11ДО-Н. Секция балки СБУЛ (левая) используется для формирования конечного участка ограждения 11ДО-К.
• СБКЛ (П) — Секция балки угловая левая / правая (с дополнительным углом отвода от проезжей части). Отличие от секций балок СБУЛ и СБУП -— это дополнительный угол отвода линии ограждения от проезжей части в сторону обочины.
• СБПЛ (П) -— Секция балки угловая левая / правая. Предназначены для отвода верхнего ряда секций балок к уровню земляного или дорожного (мостового) полотна. Применяется в месте стыковки двухрядного и однорядного барьерных ограждений.
